腾盛水泥自动装包机使用说明书及技术资料

安全使用注意事项

   在控制器接入电源之前，请检查使用的电压，是否在～220V±15%范围之内及频率是否在5OHZ±2%范围内。如果您使用的电源不能满足这一要求，需加交流稳压电源。控制器外壳一定要良好的接地。

   如果您的设备上已安装了传感器，在设备上的电焊作业应尽量避免。必须焊接的，焊接部位要就近搭铁，保证传感器不受任何焊接电流影响；如果传感器已接入包装控制器，那么您设备上机械结构部分的一切电焊作业都将是绝对不允许的。

概述

一、简介

   TR806A型称重显示器是专门为水泥包装机提供自动定量控制的微机。本机是由单片微机控制，集称重、控制于一体的智能仪表。具有独特的抗干扰措施，能在恶劣的环境中使用。

二、主要功能

①设定量控制 ②流程式校称 ③按键去皮功能 ④信号远程控制 ⑤工作状态LED指示 ⑥累计量计数

⑦双闸门控制 ⑧输出状态转换 ⑨量程锁定

三、基本工作原理

   TR806A型称重显示控制器接受传感器输出的模拟信号，经内部采集处理后，计算并显示出称体上物料的重量值。对称体上物料的重量值与设定值进行比较，如果重量值达到了设定值，控制器输出控制信号给执行设备(如进行停止给料、掉袋等动作)。

技术规格

一、一般规格

1、环境温度-10℃ - +5O℃

2、相对湿度<80%

3、电源电压～220v±10% 50HZ±5HZ另接保护地

4、外型尺寸350x220x60(mm)

二、测量部分

桥源：10+5%，最大负载能力150mA

信号范围：O-25mV

内部提供直流lOV，驱动续电器输出开关信号。

续电器最大负载能力～220V／50HZ／10A

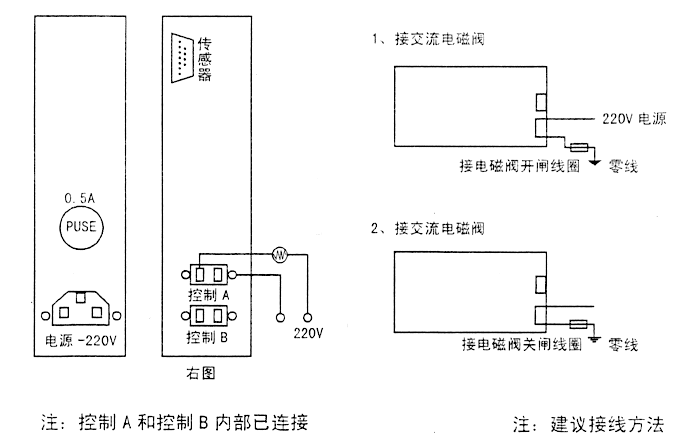

配电接线图

传感器：连接传感器，暂不详解

保险：为O5A的保险

供电：交流220V±1O％

闸门：内部接无触点继电器，当净重值达到设定重量时，闸门将输出相应的短路信号去控制继电器工作。

操作说明

一、前面板示意图

二、注解
(1)、显示内容简介
设定区(功能区)：
五位数数码显示，显示B控制口的设定袋重量，最大显示999．99。(A控制口的设定值为B口的提前值
出厂设定值为O，A口、B口同时工作。)
袋重区：
五位数码显示，工作时显示瞬时袋重，校称时可输入校称砝码重量值。最大显示999．99。
计数区：
五位数码显示，显示已完成的工作周期数(已灌装袋数)，最大显示99999。
指示区：
“控制”—当重量达到A、B设定的重量时，其所对应的“控制”灯亮，同时对应控制口应有输出。
“稳定”—当所称数值在2秒钟内没有漂动，“稳定”灯亮。
“去皮”—上电时闪烁，“稳定”指示灯亮时，按三下去皮，重量显示区应归零，“去皮”灯亮。
(2)、按键说明
“清零”：连续按三次可使计数值归零。
“去皮”：在“稳定”状态下连续按三次可使瞬时重量值归零。
“F1” ：校称时使用，详解见(4、校称操作)。
“F2”：退出键(无论在任何状态，按F2键就回到称重状态)
“+” “-”：在输入或修改数值用来加减操作。
“←” “→”：在输入或修改数值时用来操作光标左右移动。
三、现场按装：
1、控制器的固定方式有三样(被挂式、背部固定式及底部固定式)，可根据现场条件选择振动源小的位置按装。
2、传感器为高灵敏器件，按装时应保持垂直，各部位保持坚固，不能有松动或移位，传感器应有一定的预拉力，传感器引线不得过紧或过松，传感器周围不能有卡碰现象。
3、称体的机械部分应牢固，不能松动，称体相对悬空，尽量避免称体与非称体之间的接触。
四、校称操作：
    包装机进行包装工作前。必须进行校称操作!!!
    为确保校称值的精确度。必须通电半小时后才能进行校称操作!!!具体步骤如下：
    按下“F1”键，设定屏将显示“JC一1”，此时要清空称体的物品并且保证称体不受其他外力影响。再按下“F1”键，设定屏显示“JC一2”，而且袋重屏的瞬时重量自动去皮，此时在称体上加入标称砝码(≥设定袋重)，待“稳定”指示灯亮后，再一次按下“F1”键设定屏显示：“JC一3”，重量屏的瞬时袋重值将被锁定。而且有光标在闪动，将显示值修改为校称砝码重量数值，按下“F1”键，设定屏显示“JC一4”，此时的袋重值与砝码一致，最后一次按下“F1”键，设定屏恢复校称前的设置，表示已退出校称程序。去掉砝码，袋重值应显示“000．OO”。如果是首次校称，用砝码或实验物检验一下称体，如果有差异，再进行第二次校对，以达到最精确。
五、灌装操作
    校称完毕后，将设定屏输入需要的袋重值。
    按“去皮”键将瞬时袋重清零。
    按“清零”键将累计袋数量清零。
    至此，设备已准备就绪，可进入灌装作业。
    在灌装时，称体的一切部位不能再受到任何的外力影晌。
    由于一些外在因素的影晌。称体的皮重将有所改变，如果空称时发现皮重值过大时，等称体充分稳定后(“稳定”指示灯亮)。按三次“去皮"键将皮重清零后再进行灌装。

(注第一次工作需预先包几十次后，然后回皮，再进行正常工作。)
